Einführung in Ausklinkmaschinen
Ausklinkmaschinen sind essenzielle Werkzeugmaschinen in der Metallverarbeitung, die präzise Aussparungen oder Kerben in Metallbleche, Rohre und Profile schneiden. Diese Aussparungen dienen dazu, Werkstücke miteinander zu verbinden und komplexe Strukturen zu schaffen. Sie finden in verschiedenen Branchen wie der Metallbauindustrie, Automobilindustrie, Luft- und Raumfahrt sowie der Schiffsindustrie Anwendung.
Grundlagen und Anwendungsbereiche
Ausklinkmaschinen sind hoch spezialisierte Maschinen, die in der Metallverarbeitung eingesetzt werden, um präzise Aussparungen in Metallwerkstücken zu erzeugen. Im Metallbau werden diese oft genutzt, um aus ebenen Blechen Tassen oder Schachteln zu kanten. Bei Profilen werden Ausklinken eingesetzt, um mehrere Profilteile zu einem Rahmen zu verbinden.
Funktionsweise von Ausklinkmaschinen
Die Funktionsweise von Ausklinkmaschinen beruht auf einem Schneidwerkzeug, dass das Metall bearbeitet, während das Werkstück entweder stationär oder beweglich gehalten wird. Je nach Typ der Ausklinkmaschine kann der Schnitt manuell oder automatisch gesteuert werden. Manuelle Ausklinkmaschinen werden häufig von Bedienern betätigt, die das Werkstück in die Maschine einführen und den Schneidvorgang manuell auslösen. Hydraulisch angetriebene Ausklinkmaschinen hingegen nutzen hydraulischen Druck, um das Schneidwerkzeug mit großer Präzision zu bewegen. Dies ermöglicht einen effizienten und genauen Schneidprozess.
Vorteile in der Metallverarbeitung
Ausklinkmaschinen bieten eine Vielzahl von Vorteilen in der Metallverarbeitung:
- Präzision: Sie ermöglichen präzise Schnitte und Aussparungen, was für die Passgenauigkeit der hergestellten Teile entscheidend ist.
- Effizienz: Ausklinkmaschinen automatisieren den Schneideprozess, was die Produktion beschleunigt und den Arbeitsaufwand reduziert.
- Vielseitigkeit: Sie können an verschiedene Metallarten und Werkstückgrößen angepasst werden, was ihre Vielseitigkeit in verschiedenen Anwendungsbereichen zeigt.
- Wiederholbarkeit: Die Maschinen gewährleisten eine hohe Wiederholbarkeit von Schnitten, was die Konsistenz der hergestellten Teile sicherstellt.
Typen von Ausklinkmaschinen
Ausklinkmaschinen sind vielfältig und können in verschiedene Kategorien unterteilt werden. In diesem Abschnitt werden wir zwei Haupttypen von Ausklinkmaschinen behandeln: manuelle Ausklinkmaschinen und hydraulisch angetriebene Ausklinkmaschinen.

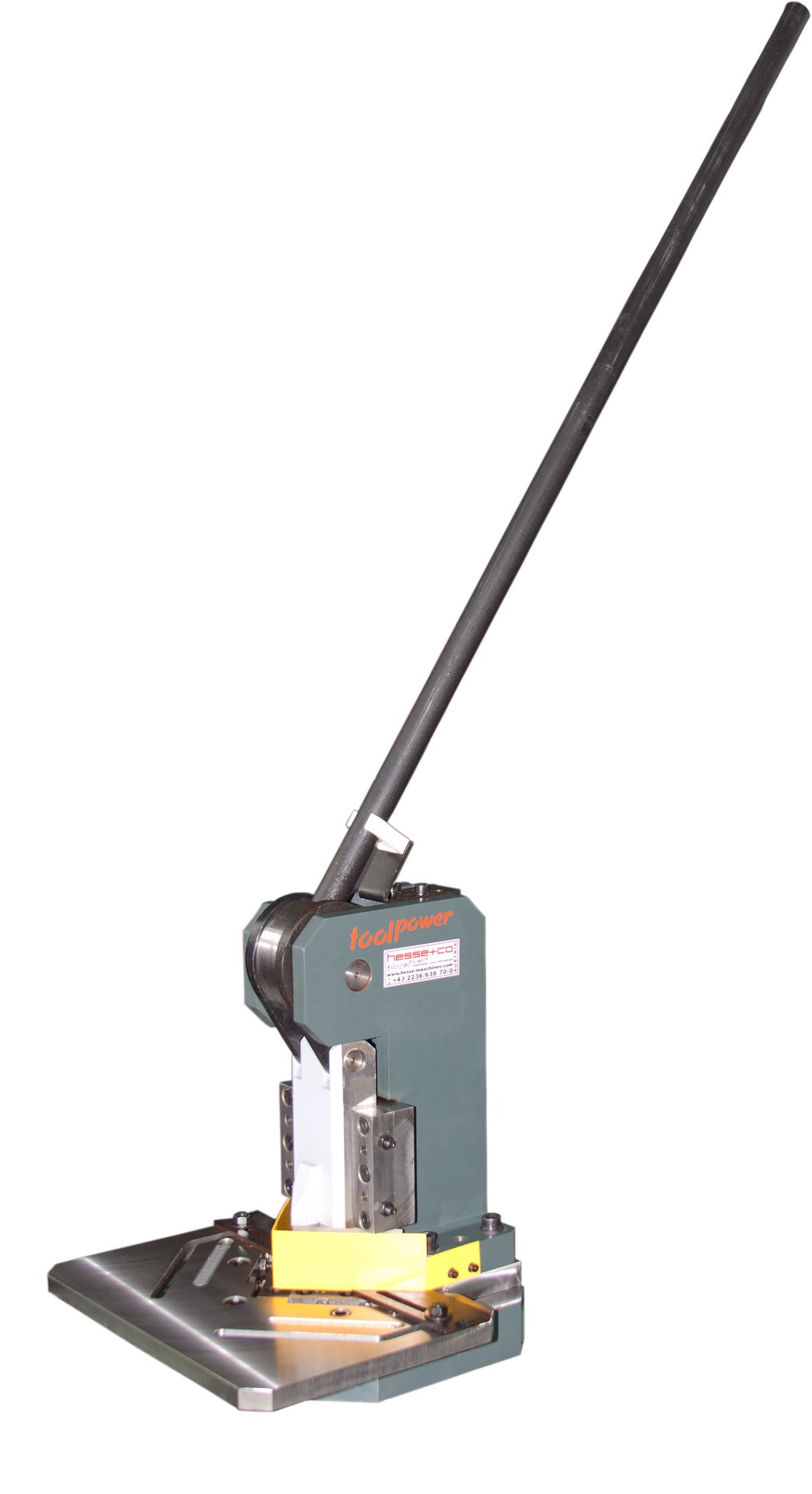

Manuelle Ausklinkmaschinen
Manuelle Ausklinkmaschinen sind einfache Werkzeugmaschinen, die von einem Bediener manuell gesteuert werden. Ihr Funktionsprinzip basiert auf einem Hebelsystem. Der Bediener führt das Werkstück in die Maschine ein und betätigt einen Hebel, um das Schneidwerkzeug auf das Metall zu drücken. Dadurch wird die Aussparung in das Werkstück geschnitten. Die Schnitttiefe und der Schnittwinkel werden vom Bediener gesteuert.
Manuelle Ausklinkmaschinen haben einige Einschränkungen. Sie eignen sich am besten für kleinere Produktionsmengen und einfachere Schnitte. Ihre Leistung ist begrenzt, und sie sind nicht für Massenproduktion oder komplexe Schnittanforderungen geeignet. Dennoch finden sie Anwendung in Werkstätten und kleineren Betrieben, wo Präzision und Automatisierung keine zentrale Rolle spielen.

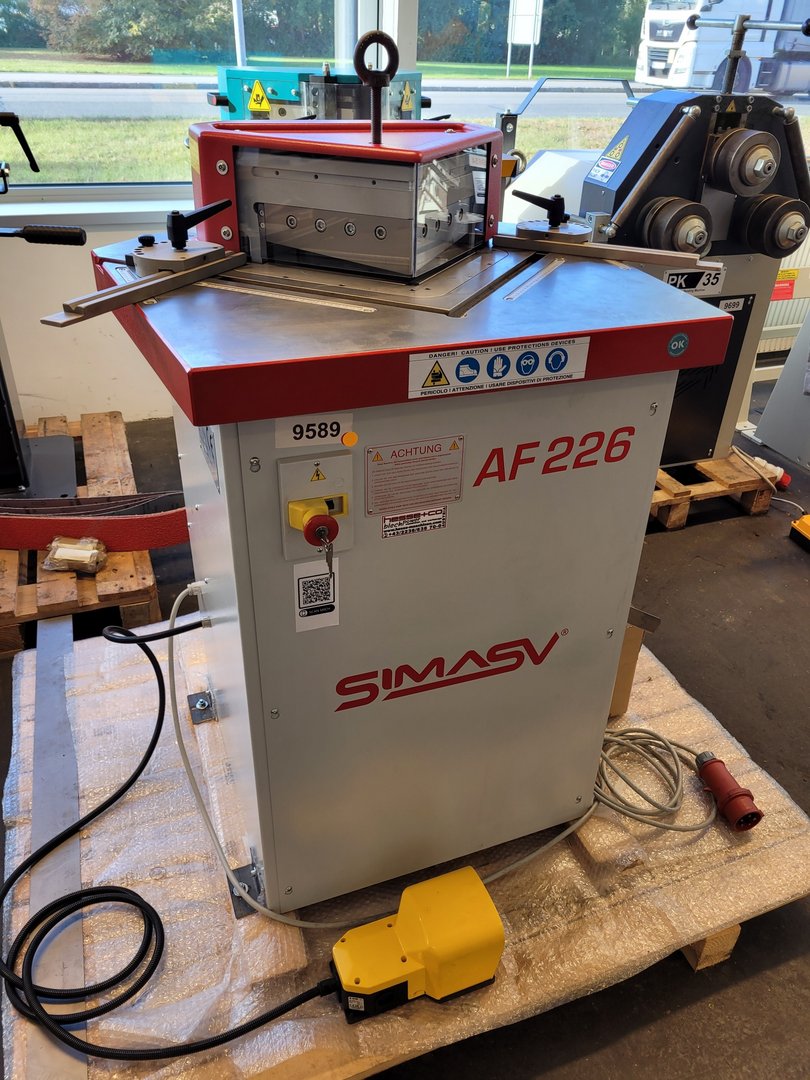

Hydraulisch angetriebene Ausklinkmaschinen
Hydraulisch angetriebene Ausklinkmaschinen sind eine Weiterentwicklung, die eine höhere Leistung (Blechstärke) und Präzision bieten. Ihr Arbeitsprinzip beruht auf der Verwendung eines hydraulischen Systems, dass das Schneidwerkzeug mit hoher Präzision bewegt. Durch den hydraulischen Druck wird das Schneidwerkzeug effektiv auf das Werkstück gedrückt, wodurch saubere und präzise Schnitte erzeugt werden. Die Schnitttiefe und -winkel sind genau einstellbar. Die Vorteile hydraulisch angetriebener Ausklinkmaschinen liegen in ihrer Effizienz und Präzision. Sie gewährleisten gleichmäßige Ergebnisse und erhöhen die Produktionsgeschwindigkeit erheblich.
Hydraulisch angetriebene Ausklinkmaschinen sind in der Lage, größere Werkstücke und dickere Metallplatten zu verarbeiten. Ihre Anwendungsbereiche reichen von der Fertigung von Metallbauteilen für die Automobil- und Luftfahrtindustrie bis zur Herstellung von Strukturelementen für die Bauindustrie. Sie sind vielseitig und können an verschiedene Metallarten angepasst werden.
Schnittwinkel und deren Anpassung
Schnittwinkel sind entscheidend für die Präzision und Qualität der Aussparungen, die mit Ausklinkmaschinen erzeugt werden. In diesem Abschnitt betrachten wir zwei Arten von Ausklinkmaschinen in Bezug auf ihren Schnittwinkel: Modelle mit fixem Schnittwinkel und Modelle mit variablem Schnittwinkel.
Modelle mit fixem Schnittwinkel
Modelle mit fixem Schnittwinkel sind auf einen vordefinierten Schnittwinkel festgelegt, der nicht verändert werden kann. Dieser Schnittwinkel ist in der Regel auf die gängigsten Anwendungen ausgerichtet und bietet eine einfache Handhabung. Solche Maschinen sind ideal, wenn Sie häufig Schnitte mit dem gleichen Winkel durchführen. Sie zeichnen sich durch ihre Benutzerfreundlichkeit aus und sind besonders in Werkstätten und kleinen Betrieben weit verbreitet. Der fixe Schnittwinkel sorgt für eine konsistente Ergebnisse, ist jedoch weniger flexibel in Bezug auf unterschiedliche Schnittanforderungen.

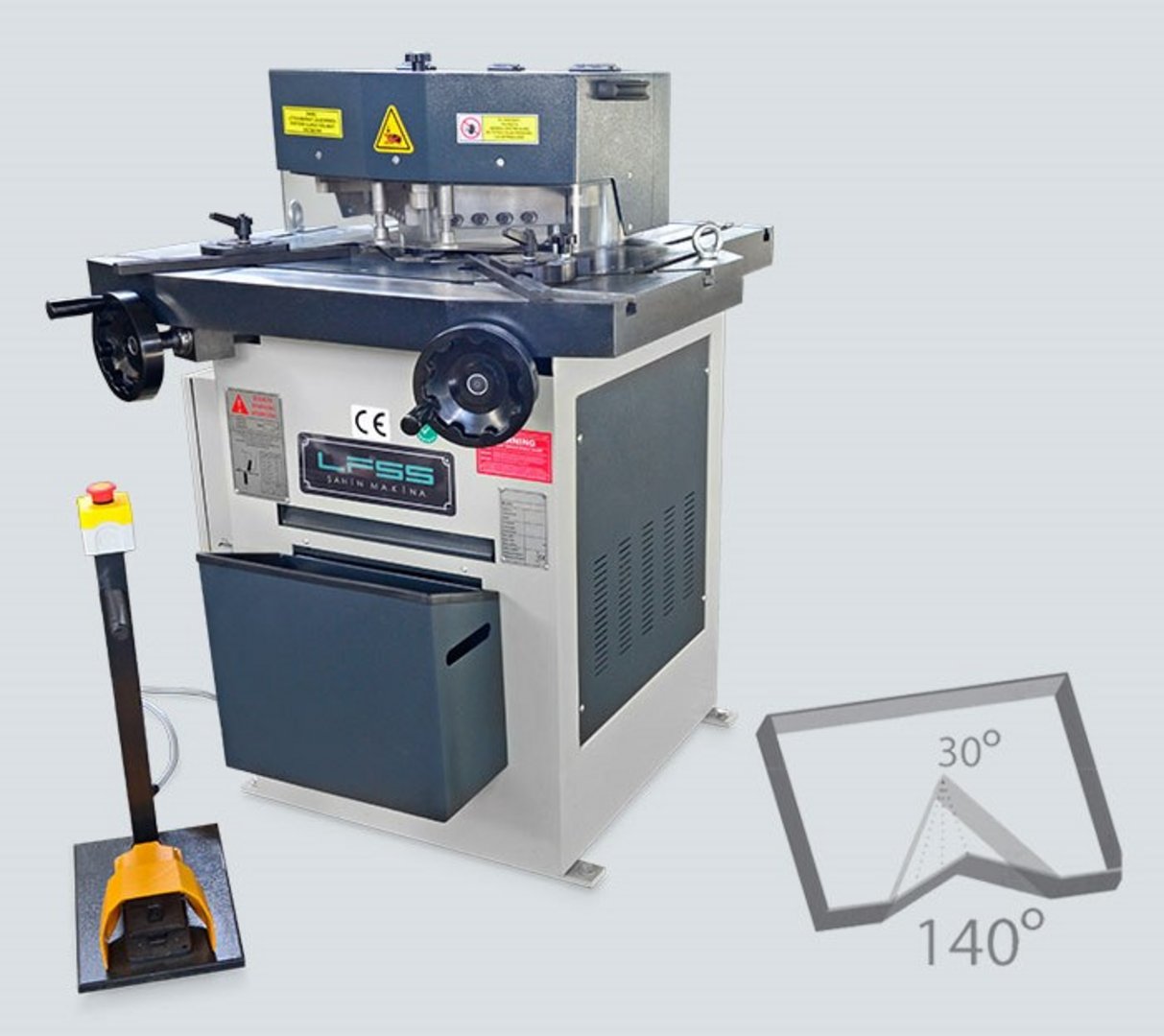

Modelle mit variablem Schnittwinkel
Modelle mit variablem Schnittwinkel bieten die Möglichkeit, den Schnittwinkel je nach Bedarf anzupassen. Diese Maschinen sind besonders nützlich, wenn Sie komplexe Strukturen oder spezielle Schnittgeometrien benötigen. Die Anpassung des Schnittwinkels erfolgt in der Regel über ein einfaches Einstellsystem, das es dem Bediener ermöglicht, den gewünschten Winkel präzise einzustellen. Dies erhöht die Vielseitigkeit der Maschine und eröffnet verschiedene Anwendungsmöglichkeiten.
Die Wahl zwischen Modellen mit fixem oder variablem Schnittwinkel hängt von den spezifischen Anforderungen Ihrer Anwendung ab. Fixe Schnittwinkelmodelle sind einfach zu bedienen und bieten konsistente Ergebnisse für wiederkehrende Schnitte, während Modelle mit variablem Schnittwinkel die Flexibilität bieten, verschiedene Schnittwinkel zu erzeugen und anspruchsvollere Projekte zu bewältigen. Beide Varianten tragen dazu bei, präzise und qualitativ hochwertige Aussparungen in Metallwerkstücken zu erzeugen.
Die Mechanik des Schneideprozesses

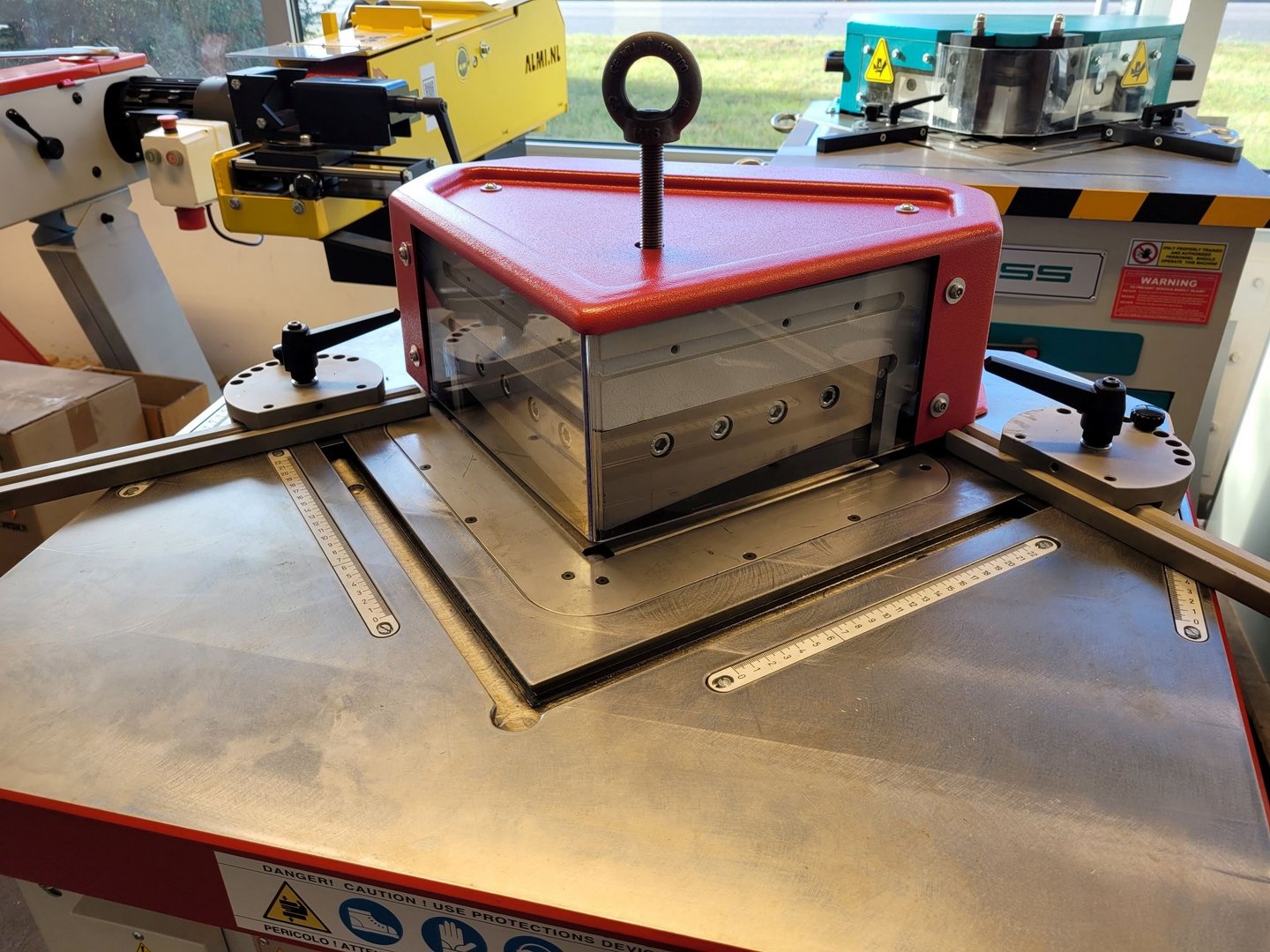

Das Prinzip von Ober- und Untermesser
Das Prinzip von Ober- und Untermesser bildet das Herzstück des Schneidprozesses bei Ausklinkmaschinen. Bei den meisten Ausklinkmaschinen gibt es zwei Hauptkomponenten: das Obermesser und das Untermesser. Das Obermesser ist das bewegliche Messer, das sich auf das Werkstück senkt, während das Untermesser statisch bleibt. Beim Schneidvorgang bewegt sich das Obermesser nach unten und schneidet das Metall zwischen Ober- und Untermesser, dies ermöglicht einen präzisen und sauberen Schnitt, da das Metall gleichmäßig gehalten wird, während es durchtrennt wird. Bei manchen Maschinen kommen zusätzlich Niederhalter zum Einsatz, die das Blech während des Schneidvorgangs fixieren.
Rolle der Messerlänge und des Schnittbereichs
Die Wahl der richtigen Messerlänge und des Schnittbereichs ist entscheidend für die Qualität und Effizienz des Schneideprozesses. Die Messerlänge bestimmt, wie tief das Obermesser in das Werkstück eindringen kann. Ein längeres Messer ermöglicht das Schneiden von tieferen Aussparungen. Der Schnittbereich definiert die Größe der Aussparung oder des Schnitts, den die Maschine erzeugen kann. Die richtige Auswahl hängt von der Art des Werkstücks und den Anforderungen der Anwendung ab. Es ist wichtig sicherzustellen, dass die gewählte Messerlänge und der Schnittbereich den spezifischen Anforderungen des Projekts entsprechen, um präzise und konsistente Ergebnisse zu erzielen.
Zusatzoptionen wie Stanzfunktionen
Einige Ausklinkmaschinen sind mit Zusatzoptionen ausgestattet, die über das reine Schneiden hinausgehen. Eine häufige Zusatzfunktion ist die Stanzfunktion. Diese ermöglicht es, nicht nur zu schneiden, sondern auch Löcher oder spezielle Formen in das Werkstück zu stanzen. Dies erweitert die Anwendungsmöglichkeiten der Maschine erheblich und ermöglicht die Herstellung von Teilen mit komplexen Aussparungen und Stanzungen. Die genaue Funktionsweise und die verfügbaren Optionen können je nach Hersteller und Maschinentyp variieren, aber solche Zusatzfunktionen tragen dazu bei, die Vielseitigkeit der Ausklinkmaschine zu erhöhen und die Anforderungen unterschiedlicher Projekte zu erfüllen.
Insgesamt ist das Verständnis der Mechanik des Schneideprozesses bei Ausklinkmaschinen von entscheidender Bedeutung, um präzise und qualitativ hochwertige Ergebnisse zu erzielen. Die Auswahl der richtigen Messerlänge, des Schnittbereichs und gegebenenfalls zusätzlicher Optionen spielt eine zentrale Rolle bei der effizienten Nutzung dieser Maschinen.
Spezialmaschinen für Rohre und Profile
Spezialmaschinen für Rohre und Profile sind in der Metallverarbeitung unverzichtbar und ermöglichen die präzise Bearbeitung von Rohren und Profilen.

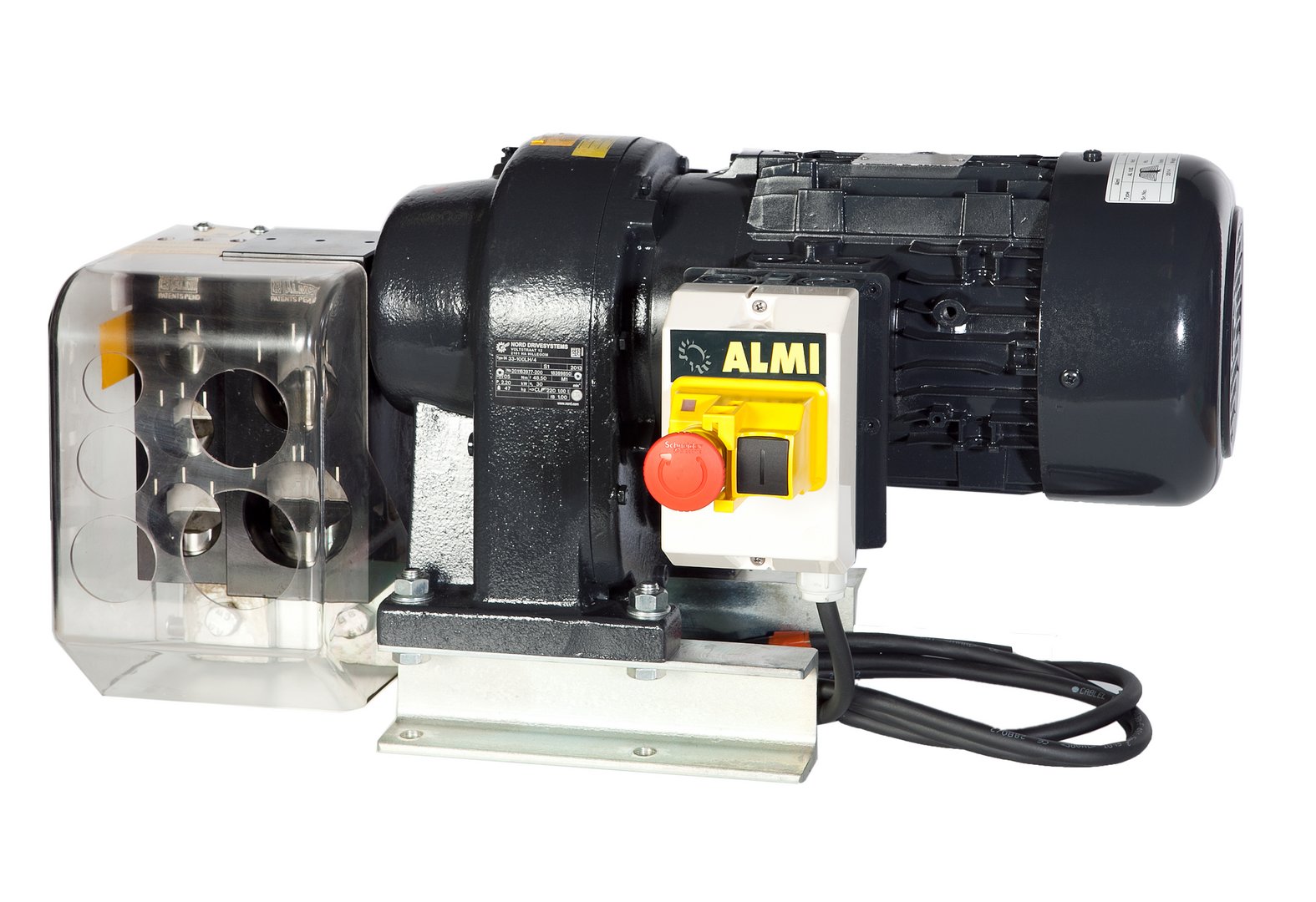

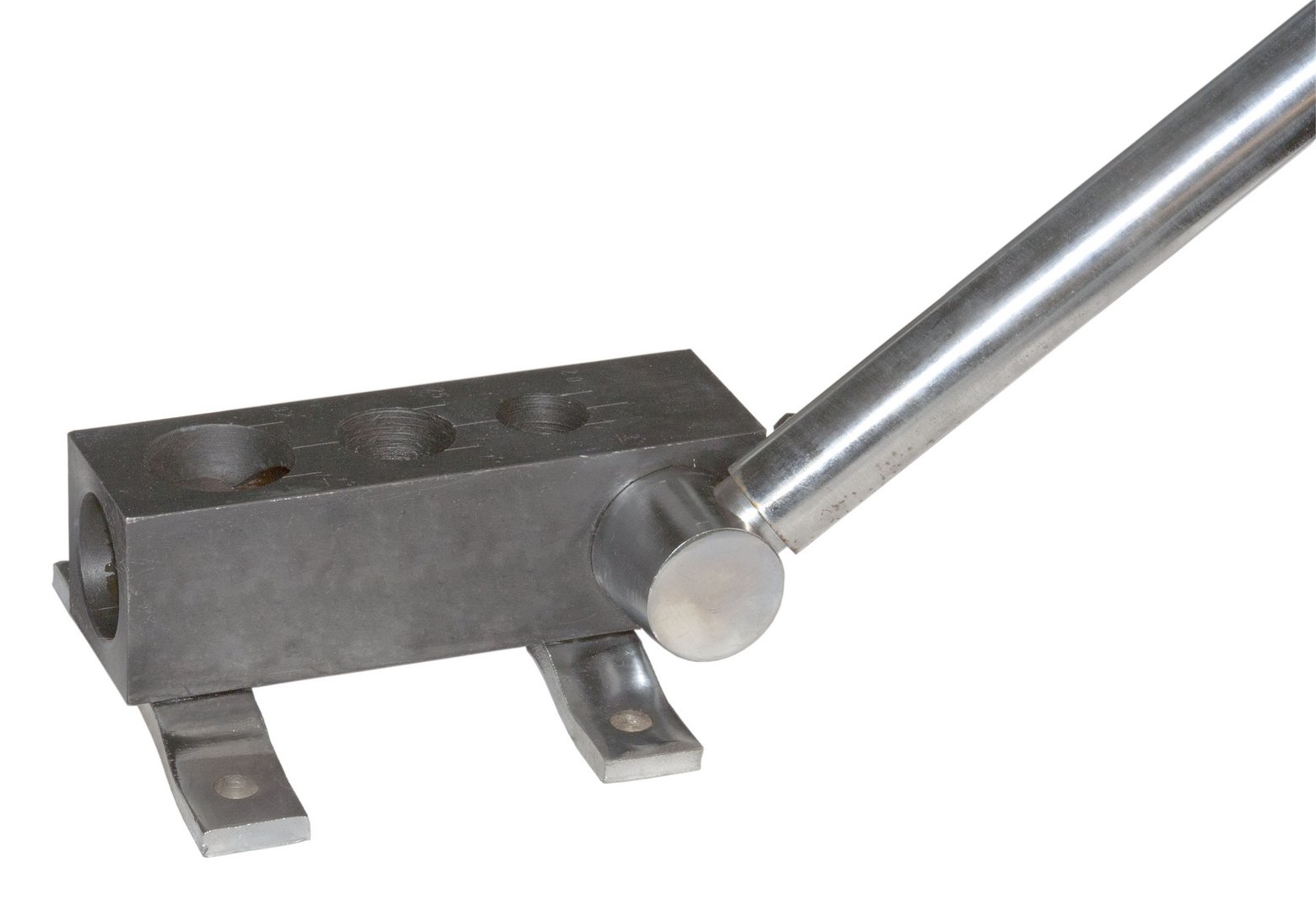

Ausklinkmaschinen für Rohre
Ausklinkmaschinen für Rohre sind darauf ausgelegt, präzise Schnitte und spezifische Aussparungen in Rohren unterschiedlichen Durchmessers und Materials zu erzeugen. Diese Maschinen finden in verschiedenen Anwendungen Verwendung, darunter:
- Fasenschnitte: Dieser Schnitt wird häufig in der Rohrherstellung verwendet, um die Enden von Rohren abzuschrägen, was eine einfache Verbindung ermöglicht.
- T-Stück-Aussparungen: Bei der Installation von Rohrleitungen sind T-Stück-Aussparungen erforderlich, um Rohre miteinander zu verbinden. Ausklinkmaschinen ermöglichen das präzise Schneiden dieser Aussparungen.
- Rohrschlitzungen: In der Elektro- und Sanitärtechnik werden Rohrschlitzungen benötigt, um Rohre für die Installation von Kabeln oder Rohrleitungen vorzubereiten. Ausklinkmaschinen erzeugen diese Schlitzungen präzise und effizient..
Profilausklinkmaschinen und ihre Einsatzbereiche
Profilausklinkmaschinen sind auf das Schneiden von Aussparungen in verschiedenen Profilen spezialisiert. Diese Profile können aus Stahl, Aluminium oder anderen Materialien bestehen. Profilausklinkmaschinen finden in verschiedenen Industriezweigen Anwendung, darunter:
- Bauwesen: Bei der Herstellung von Bauelementen und Strukturen aus Profilen ist Präzision von entscheidender Bedeutung. Profilausklinkmaschinen schaffen präzise Aussparungen für Verbindungen und Befestigungen.
- Automobilindustrie: In der Herstellung von Fahrzeugrahmen und -strukturen werden oft Profile verwendet. Profilausklinkmaschinen ermöglichen das präzise Schneiden von Aussparungen für Verbindungen und Befestigungen.
- Metallverarbeitung: Allgemein in der Metallverarbeitung werden Profilausklinkmaschinen verwendet, um Profile für verschiedene Anwendungen vorzubereiten.
Diese spezialisierten Ausklinkmaschinen sind von entscheidender Bedeutung für die Herstellung qualitativ hochwertiger Rohre, Profile und Bauelemente in verschiedenen Branchen. Sie ermöglichen präzise Schnitte und Aussparungen, die für die Konstruktion und Montage von Produkten und Strukturen unerlässlich sind.
Ausklinkmaschinen - Unser Sortiment
Hesse by LFSS

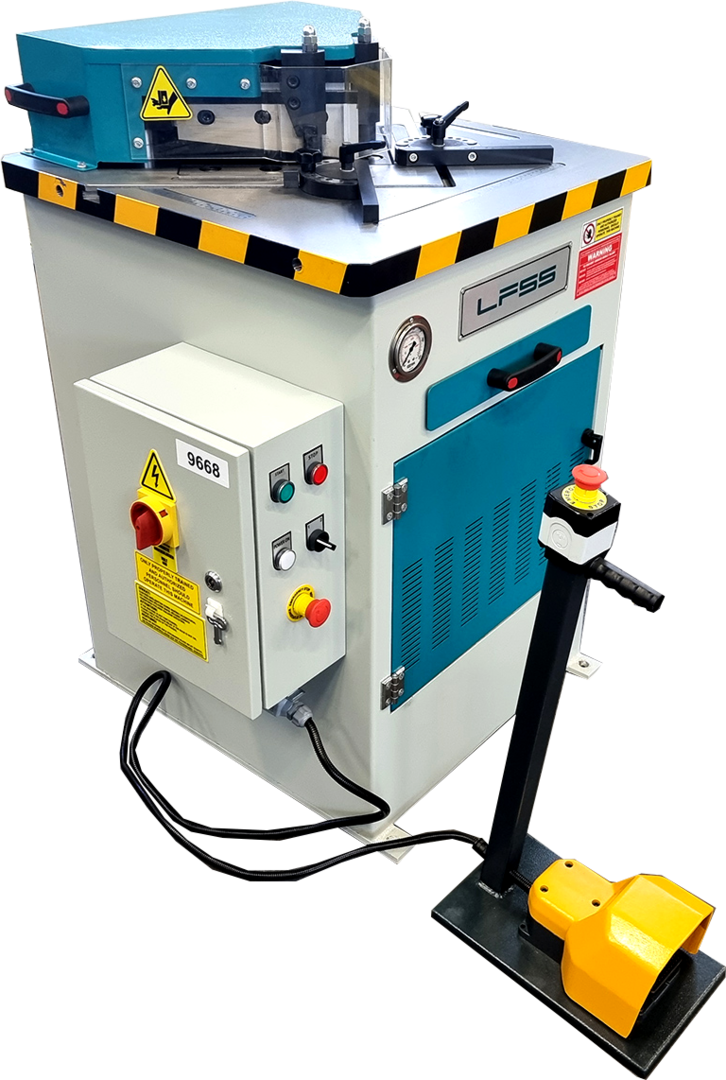

Unser Einstiegsmodell mit fixem Winkel von 90 Grad und einer maximalen Schnittkapazität von 4 mm Baustahl.

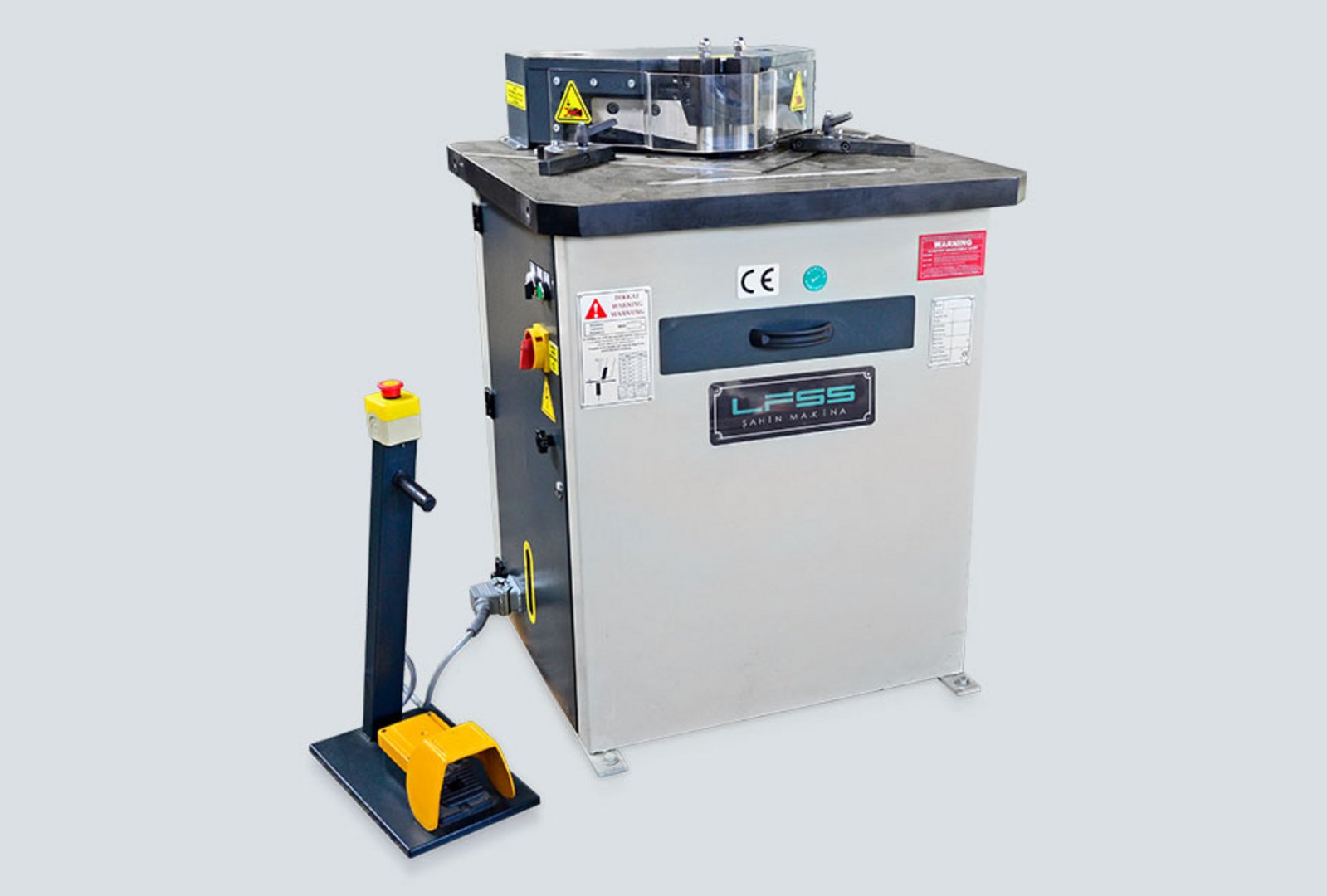

Dieses Modell von HESSE by LFSS verfügt über einen fixen Winkel und hat eine max. Schnittkapazität von 6 mm Baustahl.
